ELAFLEX ROTEX红色热水系列膨胀节

不适合饮用水，含油冷却水。

添加剂，含油压缩机空气，蒸汽的永久作用。

内衬：三元乙丙橡胶，耐热水，无缝，耐磨

增强材料：聚合物纺织帘布、热水和耐水解

外壳：三元乙丙橡胶，防臭氧，耐热

标记：2红带，ERV DN PN

法兰：旋转，DIN PN 10 / 16，碳钢，镀锌

Elaflex ROTEX 系列膨胀节，用于高温供热水、冷却水和热空气管路等需要持久使用的场合。在 100°C情况下工作压力10bar，110°C时工作压力6 bar。温度使用范围 -40° 至 130° C，短时间使用温度可达 150°C，TÜV 认可用于加热设备，，标准 DIN 4809、内衬EPDM。

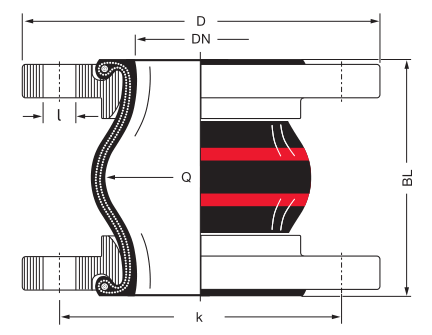

法兰、橡胶囊

特殊法兰、拉杆、角限制器

系紧法兰 – ZS 型

该表显示小 ERV 尺寸下的压力推力

最大 DN 50 是如此之低，以至于通常不需要限制器。

当不可能时推荐限制器

固定管道

具有足够固定点的系统或当固定点的一部分解除时

点是想要的。

测量所需的限制器以吸收反作用力

由试验压力引起。

对于主要需要的轴向限制，所示类型带有

集成的拉杆已经证明效果很好。 高稳定性拉杆

（钢 8.8）可根据实际安装尺寸进行调整。

拉杆弹性位于降噪橡胶衬套中

防风雨橡胶。 从 DN 350 起，拉杆主要位于

锥形阀座和球形垫圈。

组装 ERV ZS / ZSS 时，确保螺纹上的螺母

杆用锁紧螺母固定。 请遵守最大允许值

( L max ) 我们目录中规定的波纹管伸长率。

特殊法兰
